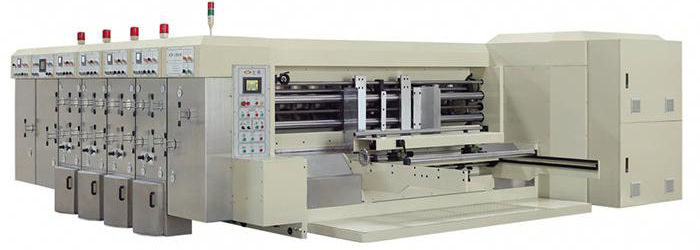

ماكينة تصنيع الكرتون المضلع G4

(ماكينة الطباعة والتحزيز والتقطيع بالقوالب ذات السرعة العالية G4)

المكونات

ماكينة تصنيع الكرتون المضلع G4 مكونة من أربع أجزاء، وهي ماكينة تغذية الورق المضلع، ماكينة طباعة على الكرتون المضلع ، ماكينة تحزيز الكرتون المضلع ، وماكينة قطع الكرتون بالقوالب.

يمكن لماكينة تصنيع الكرتون المضلع G4 إنجاز العديد من المهام مثل طباعة متعددة الألوان، قطع الكرتون، تحزيز، تشذيب الورق، عمل شقوق، قطع الزاوية، قطع بالقوالب، تثقيب وغيرها الكثير من العمليات في وقت واحد.

ماكينة تصنيع الكرتون المضلع G5
سير العمل لماكينة تصنيع الكرتون المضلع G4

بداية من ماكينة تغذية الورق المضلع (شيتات الكرتون) على نظام التحكم المؤازر لجعل درافيل التغذية تدور ونقل الورق إلى ماكينة الطباعة على الكرتون المضلع لإتمام عملية الطباعة. بعد وصول ورق الكرتون إلى ماكينة الطباعة على الكرتون المضلع، يقوم نظام الكشط بنفث الحبر على الدرافيل (الاسطوانات) المطاطية. بعد ذلك، تقوم الاسطوانات المطاطية بنقل الحبر ليتم طباعته على الورق الذي يمر بانتظام على اسطوانات الطباعة من خلال نظام النقل الفراغي، وأخيرا طباعة النموذج بدقة على الورق. تعمل ماكينة تحزيز الورق المضلع على تحزيز ورق الكرتون المطبوع من أشكال بدائية إلى أشكال منتظمة. وأخيرا تستخدم ماكينة قطع الكرتون بالقوالب أو ماكينة التحزيز للقيام بقطع الكرتون لتحقيق طلب الزبون.

    1. ماكينة تغذية الورق المضلع (شيتات الكرتون)
    2. ماكينة تغذية الورق المضلع (شيتات الكرتون) تعتمد ماكينة تغذية الورق المضلع (شيتات الكرتون) على نظام التحكم المؤازر لجعل درافيل التغذية تدور ونقل الورق إلى ماكينة الطباعة على الكرتون المضلع لإتمام عملية الطباعة.
    1. ماكينة طباعة على الكرتون المضلع
    2. ماكينة طباعة على الكرتون المضلع بعد ذلك، تقوم الاسطوانات المطاطية بنقل الحبر ليتم طباعته على الورق الذي يمر بانتظام على اسطوانات الطباعة من خلال نظام النقل الفراغي، وأخيرا طباعة النموذج بدقة على الورق.
    1. ماكينة تحزيز الكرتون المضلع
    2. ماكينة تحزيز الكرتون المضلع وجود اسطوانات التجهيز الطباعي، لذلك فإن لوح الكرتون من الصعب أن يتجعد بعد التجهيز الطباعي. درفيل الكبس العلوي مغطى بالمطاط الصناعي PU والتي تحمي الورق من الضرر والخدش.
    1. ماكينة قطع الكرتون بالقوالب
    2. ماكينة قطع الكرتون بالقوالب جدار اللوحة مصنوع من سبائك الحديد الممتازة وسمك الجدار هو 60 مم. تم صنيعها من قبل مراكز ميكانيكية كبيرة، درافيل المطاط القابلة للجلخ تزيد من عدد مرات إعادة استخدام الأكمام حيث يمكن جلخها 3 مرات.
الميزات
  • تستخدم الماكينة العديد من أنطمة التحكم للتحكم بكمية الهواء في المراوح والمفرغة، والتي يمكن ضبطها حسب مختلف السرعات.
  • جميع الوحدات يمكن إعادة ضبطها لـ صفر.
  • جميع الوحدات يتم التحكم بها عن طريق الكمبيوتر ويمكنها حفظ 999 من الأوامر.
  • الماكينة مزودة بجهاز تنبيه نقص الحبر، عند نقص الحبر تتوقف عن تغذية (تلقيم) الورق مما يمنع تضرر الماكينة بسبب نقص الحبر أثناء التغسل عالي السرعة.
  • يتم التحكم بالمسافة بين أعمدة دوران العجلات العلوية والسفلية عن طريق القفل الذاتي وجميع الوحدات تحتوي على جهاز فصل الزيت.
  • تحذير عند وجود الأعطال ودرجة أمان عالية خلال عملية الإنتاج.
المواصفات
الصنف JF0820 JF0920 JF1224 JF1424 JF1228 JF1428 JF1628 JF1632 JF2236
السرعة القصوى(قطعة/دقيقة) 250 250 200 200 180 160 160 150 110
أكبر حجم تغية للورق(مم) 800×2050 900×2100 1200×2500 1400×2500 1200×2900 1400×2900 1600×2900 1600×3300 2200×3700
أصغر حجم تغذية (مم) 260×600 280×600 370×700 370×700 370×700 390×700 450×850 450×850 650×800
حجم التغذية الوثبية(مم) 1200×2050 1200×2050 1600×2500 1600×2500 1600×2900 1600×2950 2000×2850 2000×3200 2400×3200
أكبر حجم طباعة(مم) 750×2000 850×2000 1150×2400 1350×2400 1150×2800 1350×2800 1550×2800 1550×3200 2150×3600
أقل فجوة تحزيز 230×70×230×70 230×70×230×70 240×70×240×70 250×90×250×90 240×70×240×70 250×90×250×90 280×120×280×120 280×120×280×120 280×120×280×120
سمك الكليشيه(مم) 7.2
سمك اللوح 1.5-12

تقدم شركة Jiufeng ماكينات صنع الكرتون المضلع، حيث تعتبر شركة ذات خبرة غنية في تصنيع خطوط إنتاج الكرتون المضلع المتكاملة ، بما في ذلك ملف (حاقظ ورق) من الورق المقوى المضلع، طابعة ورق مقوى، قاطعة ورق الكرتون، ماكينة لصق الصناديق (غراء). لدينا الخبرة الوفيرة في صنع ماكينات الكرتون المضلع منذ سنة 1996، لدينا الثقة في تقديم ماكينات صنع الكرتون المضلع لعملائنا .
